操作控制器時，你是否對GND和GNDA接口感到困惑？同為“地”為何要分開設計？接錯有什么后果？今天就給大家講透二者區別，幫你避開接地誤區!

基本定義與功能差異

為何要區分？核心原因

一、噪聲隔離，防止數字噪聲污染模擬信號
● 電源地 (GND) 因承載大電流，地線上會產生壓降，導致參考電位波動；
● 數字電路工作時產生高頻開關噪聲（di/dt、dv/dt），導致參考電位波動；
● 模擬電路（尤其傳感器、前置放大器）處理微伏級信號，對噪聲極度敏感，需要精確穩定的參考電位；
若共用同一地線，數字噪聲會通過地線耦合到模擬電路，則會導致：
● ADC 精度下降（測量誤差）
● 信號信噪比惡化
● 微弱信號完全被噪聲淹沒

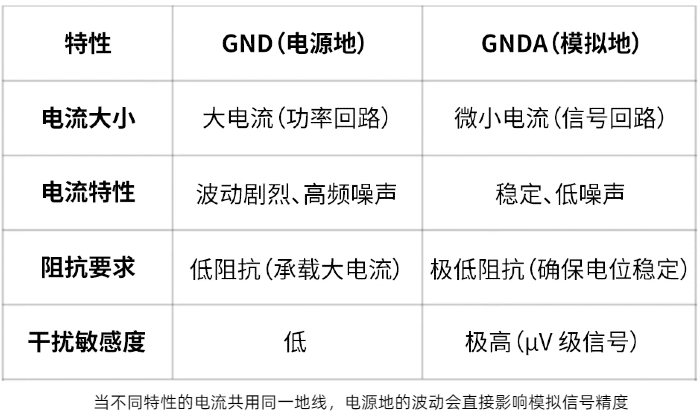

二、電流特性不兼容，防止影響模擬信號精度

實際應用場景和影響

傳感器測量系統：如溫度、壓力傳感器→ADC→控器 若 GND 與 GNDA 未分離，傳感器毫伏級信號可能被數字電路噪聲完全覆蓋；
音頻 / 視頻處理：音頻電路信噪比 (SNR) 直接受接地設計影響，輕微噪聲都會被人耳感知；

正確連接方式

分離但單點連接
       既然必須區分，如何正確連接？碩博控制器接插件上的電源地GND和模擬地GNDA都有獨立的引腳，按引腳定義將電源地接GND，將傳感器的模擬地接GNDA即可。
       GND 與 GNDA 區分是電路設計的基本原則，不是 "過度設計"，而是確保系統性能的必要措施。在混合信號系統中，良好的接地設計是產品從 ' 能用 ' 到' 好用 ' 再到 ' 精確可靠 ' 的分水嶺"。
